Свободноформный термоклок для сложной геометрии
Исследователи из University of Illinois Urbana-Champaign и Technical University of Denmark разработали свободноформный 3D-термоклок, способный скрывать сложные объекты от инфракрасного обнаружения. В отличие от более ранних термоклоков, рассчитанных в основном на плоские поверхности, простые геометрии или тепло, поступающее с одного фиксированного направления, эта версия создавалась для неровных трехмерных форм и меняющихся тепловых потоков. Вместо того чтобы просто экранировать объект и оставлять заметную холодную область, конструкция перенаправляет тепловую энергию вокруг защищенного пространства, после чего поток продолжает движение по исходной траектории. Снаружи температурная картина выглядит в значительной степени нетронутой.
Авторы метода сначала моделируют, как именно тепло должно огибать скрываемый объект, а затем переводят это распределение в связанную структуру с переменной плотностью и ориентацией элементов в разных зонах. Такой подход позволяет работать не только с простыми оболочками, но и с более сложными формами, где теплу необходимо обтекать объект по нескольким направлениям. В результате термоклок действует не как жесткий экран, а как организованная система тепловых маршрутов.
Алюминиевая решетка и PDMS как система тепловых маршрутов

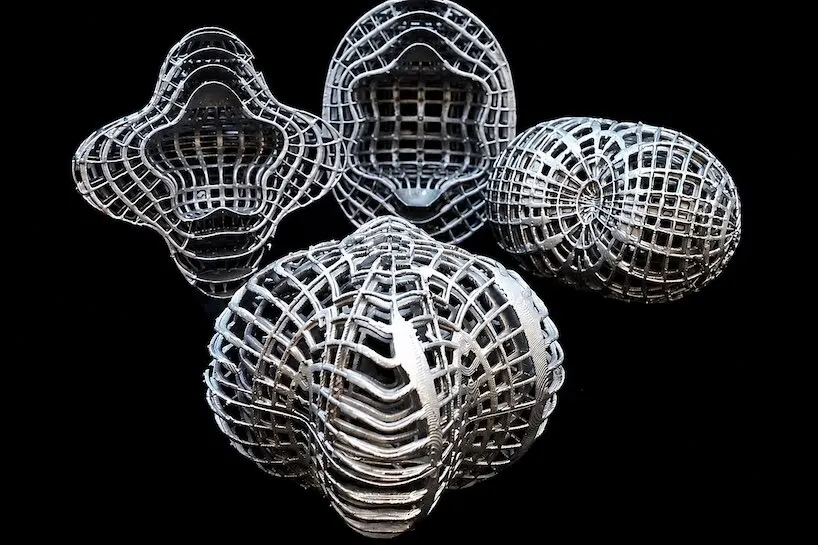

Конструкция сочетает 3D-печатную алюминиевую решетку и PDMS — резиноподобный материал с очень низкой теплопроводностью. Алюминий формирует точно размещенные каналы внутри структуры, а более мягкий материал замедляет распространение тепла в остальных участках. Изменяя толщину и направление элементов решетки, исследователи управляют тем, куда именно движется тепло. Авторы описывают это как тщательно организованную систему теплового трафика, в которой одни зоны направляют поток, а другие сдерживают его.
Для основного эксперимента внутри оболочки в форме груши разместили сердцевину в форме яблока, а саму конструкцию установили между двумя алюминиевыми пластинами. С одной стороны систему нагревали до 40°C, а с другой охлаждали ледяной водой. Спустя час инфракрасные изображения показали, что тепло обтекает внутренний объект и затем возвращается к почти непрерывному рисунку за пределами клока — как при вертикальном, так и при горизонтальном прохождении потока. Таким образом, внутренняя форма оставалась термически скрытой, не нарушая внешнюю тепловую картину.
Испытания на других формах и цифровых моделях

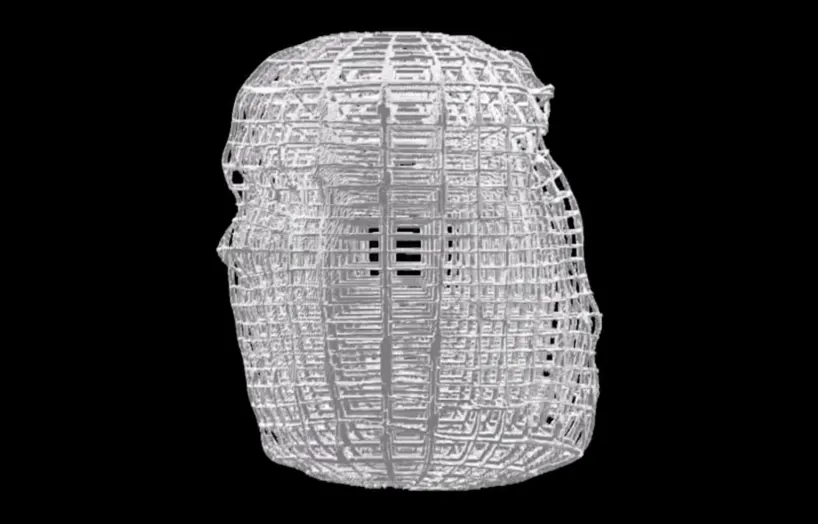

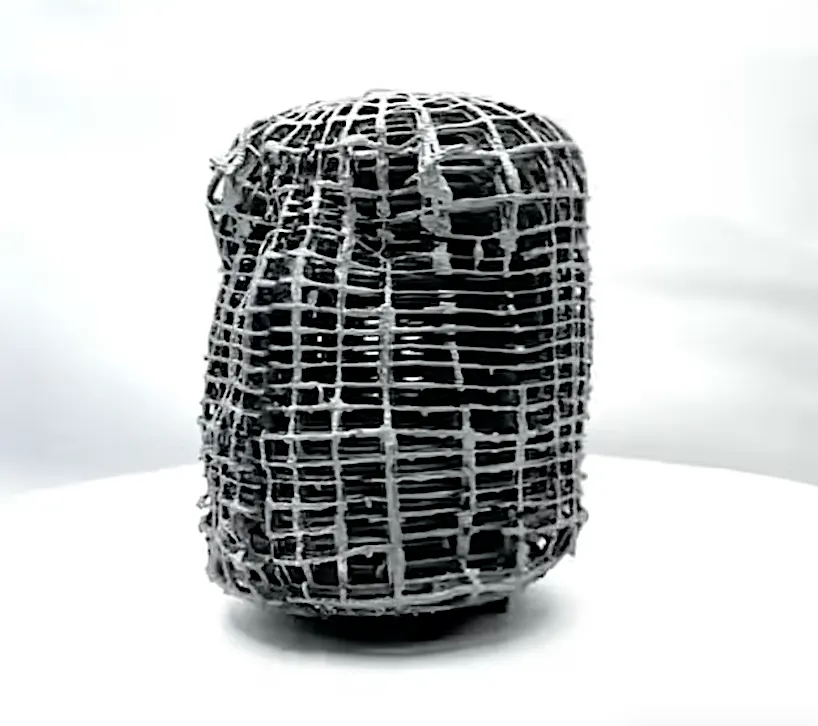

Метод проверили и на других свободноформных объектах, включая второй металлический прототип и более сложные формы, похожие на лица, созданные на основе цифровых данных поверхности. Часть образцов напечатали из пластика, чтобы подтвердить технологическую реализуемость решений, а симуляции показали, что лицевые версии способны работать с теплом, поступающим по трем различным осям. Это подтверждает, что подход может адаптироваться не только к одиночному направлению нагрева, но и к более сложным тепловым сценариям.
Авторы отмечают, что технология может быть полезна не только для инфракрасного скрытия. Потоки тепла можно перенаправлять вокруг чувствительных датчиков, электронных компонентов, батарей или оборудования, которое работает в экстремальных температурах. В таких случаях задача состоит не в создании полной тепловой изоляции, а в точном управлении тем, как тепло проходит через пространство вокруг защищаемого элемента. Такой принцип может найти применение там, где важно сохранить работоспособность устройства без резкого нарушения тепловой среды вокруг него.
Лабораторный прототип и дальнейшие шаги
На данный момент термоклок остается жестким, зависимым от конкретной формы лабораторным прототипом, работающим в контролируемой твердотельной среде. Его нельзя просто накинуть на человека или машину, особенно если объект сам выделяет тепло. Поэтому система пока не является универсальной «невидимой» оболочкой для повседневного использования. Следующий этап исследований будет связан с активными системами, способными управлять и внутренним теплом тоже — именно это, по словам авторов, приблизит технологию к более практическим сценариям применения.
Проект опубликован под названием Free-form thermal cloaks in three dimensions. В исследовательской работе участвуют Weichen Li, Yibo Wang, Ole Sigmund и Xiaojia Shelly Zhang, а сама разработка связана с University of Illinois Urbana-Champaign и Technical University of Denmark. Источник подчеркивает, что речь идет о лабораторном решении, рассчитанном на сложные трехмерные формы и контролируемые условия тестирования, а не о готовом продукте для немедленного бытового использования.
Источник: Designboom
