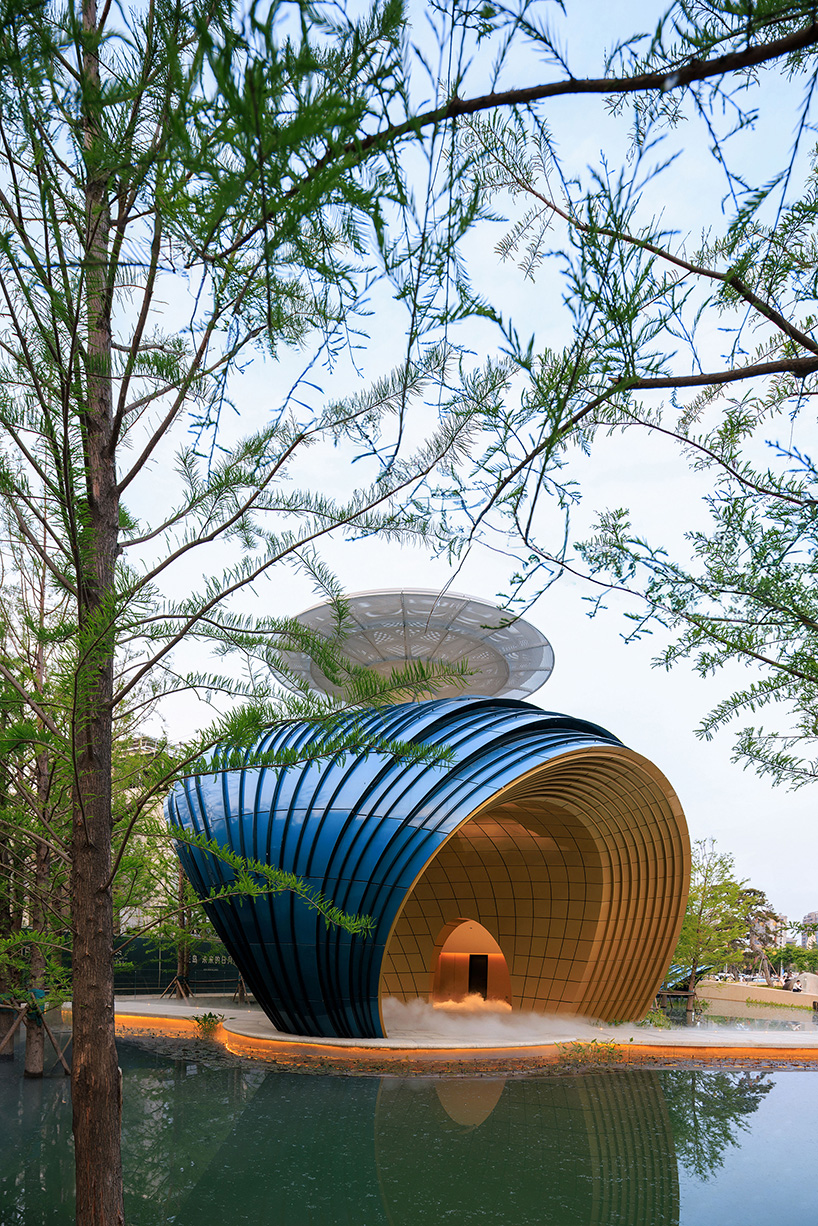

Whale Gate — это входная структура, созданная Wutopia Lab для жилого проекта Golden Island девелопера Jinsha Group в Шанцю, провинция Хэнань, Китай. Сооружение расположено среди воды и деревьев и воспринимается не как привычный подъездной портал, а как синий биоморфный объем, будто возникающий из сада. Так архитекторы отвечают на задачу заказчика — создать ощущение перехода от повседневной городской среды к более защищенному домашнему пространству.
Планировочная идея всего жилого комплекса построена как архипелаг: здания разнесены внутри ландшафта, где воду и растительность используют как важную часть композиции. Отталкиваясь от этого окружения, архитектор Юй Тинь обратился к образу мифических островов, известных в китайских культурных нарративах. В проекте этот мотив превращен в архитектурный порог, который обозначает вход в сообщество и одновременно связывает его с темой уединенного, почти воображаемого места.

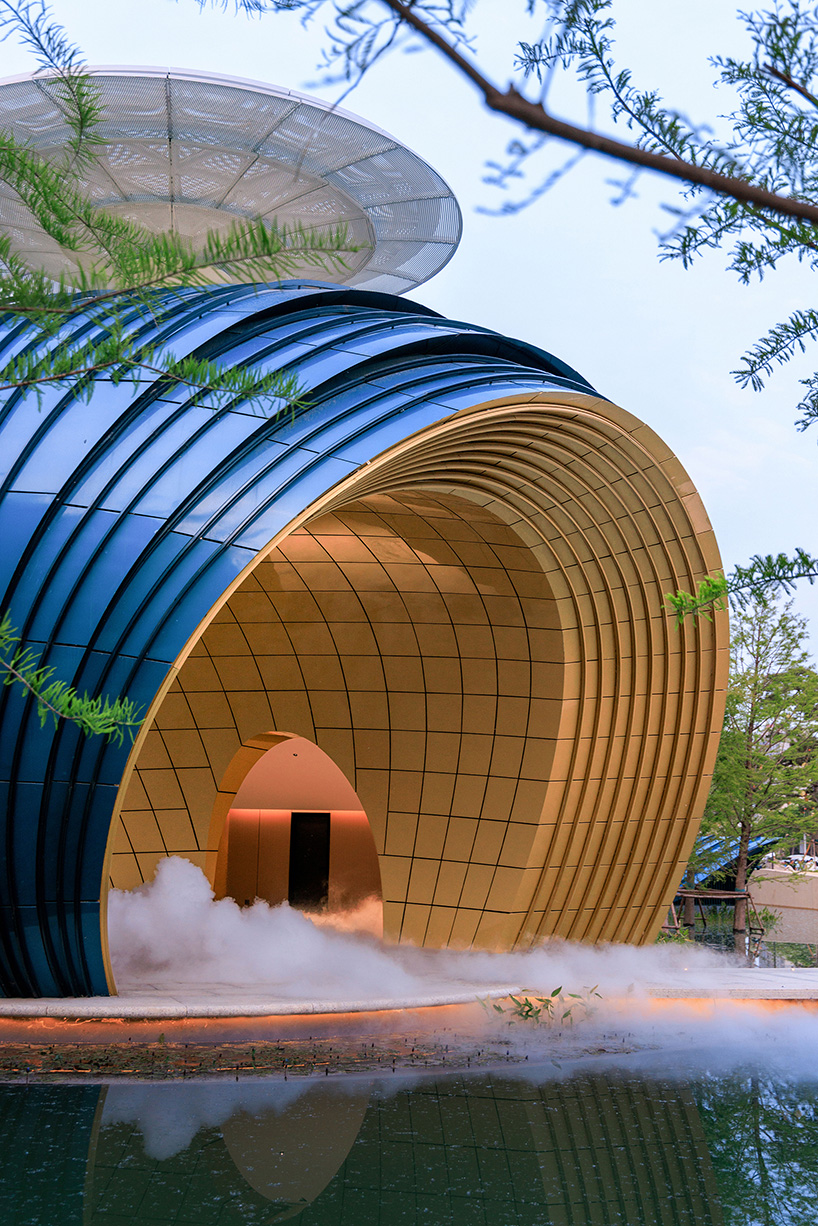

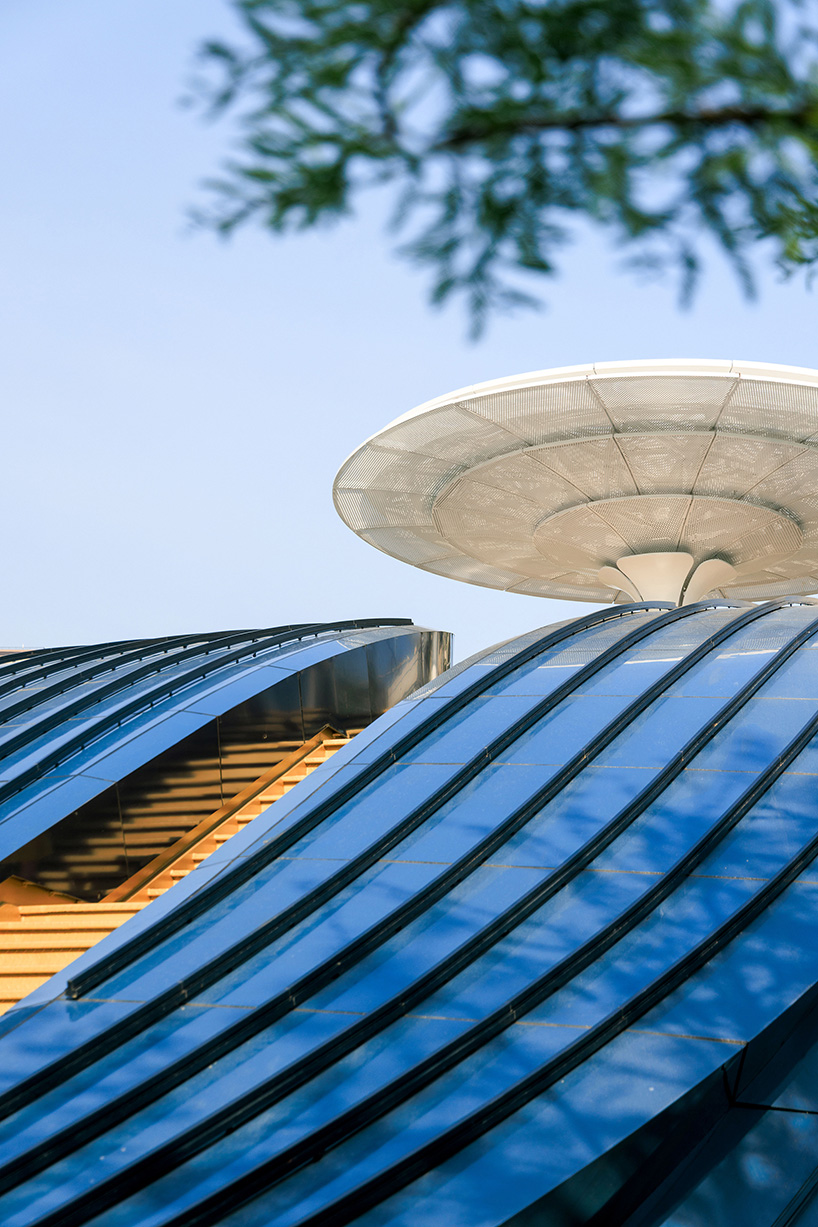

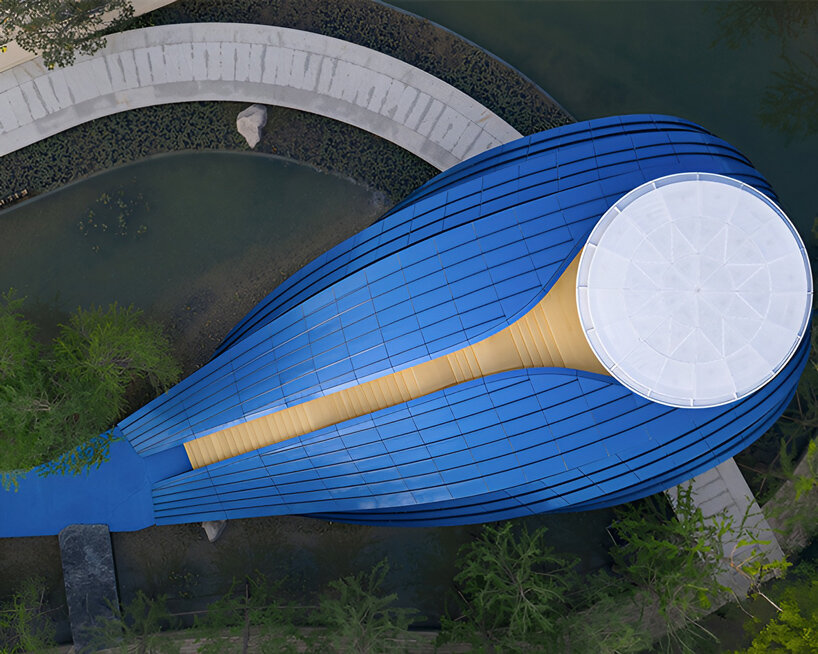

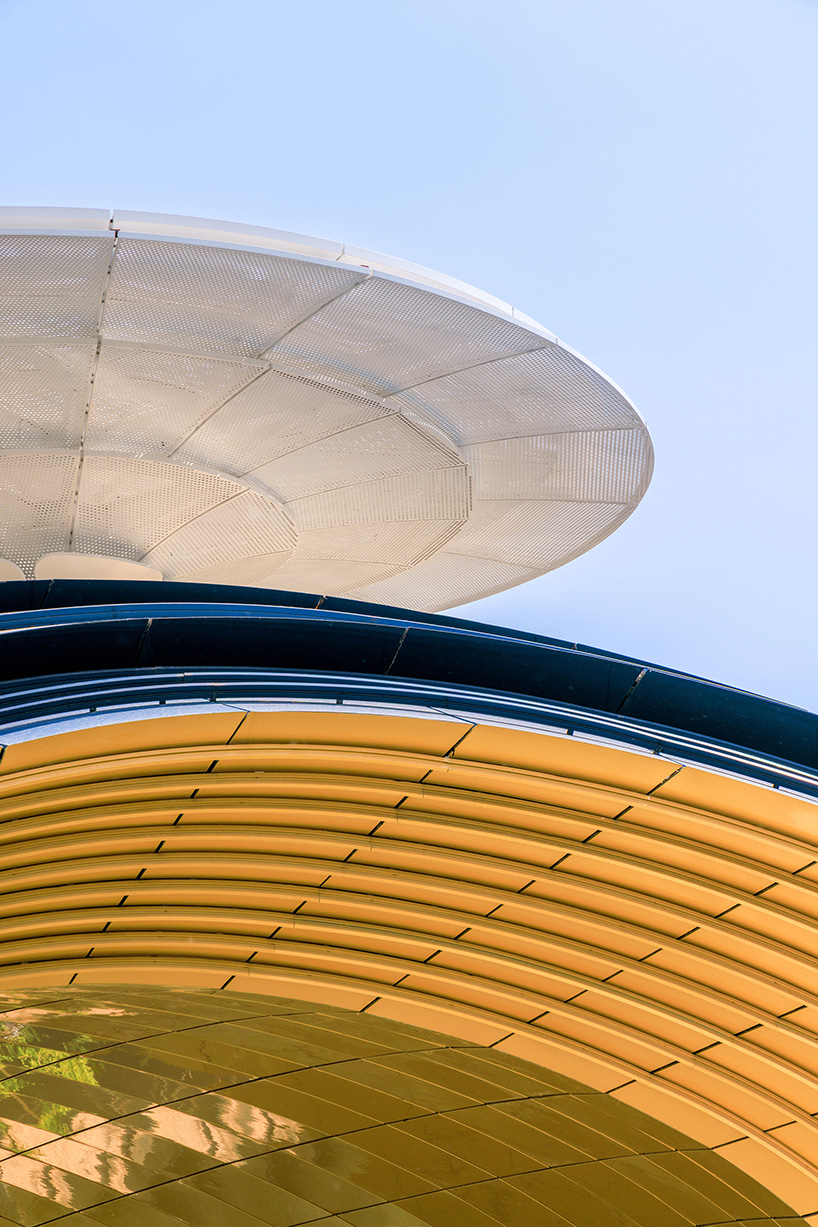

Центральным символом входа стал абстрактный образ кита. В морских мифах и легендах кит часто занимает положение между известным и неизвестным мирами, и Wutopia Lab переосмысливает этот смысл через архитектуру. Авторы не стремятся к буквальному изображению животного: вместо этого форма сведена к нескольким узнаваемым жестам. Вертикальный золотой проем прорезает синий объем и формирует главный вход, а перфорированные белые алюминиевые панели сверху напоминают водяные брызги и одновременно работают как навес.
Такая символическая выразительность используется здесь как полноценная часть архитектурной стратегии. Проект не прячет образ за сугубо техническим или параметрическим решением, а делает нарратив и форму равноправными компонентами композиции. Благодаря этому вход воспринимается не только как функциональная граница, но и как визуальный рассказ о возвращении домой, переходе и смене среды.

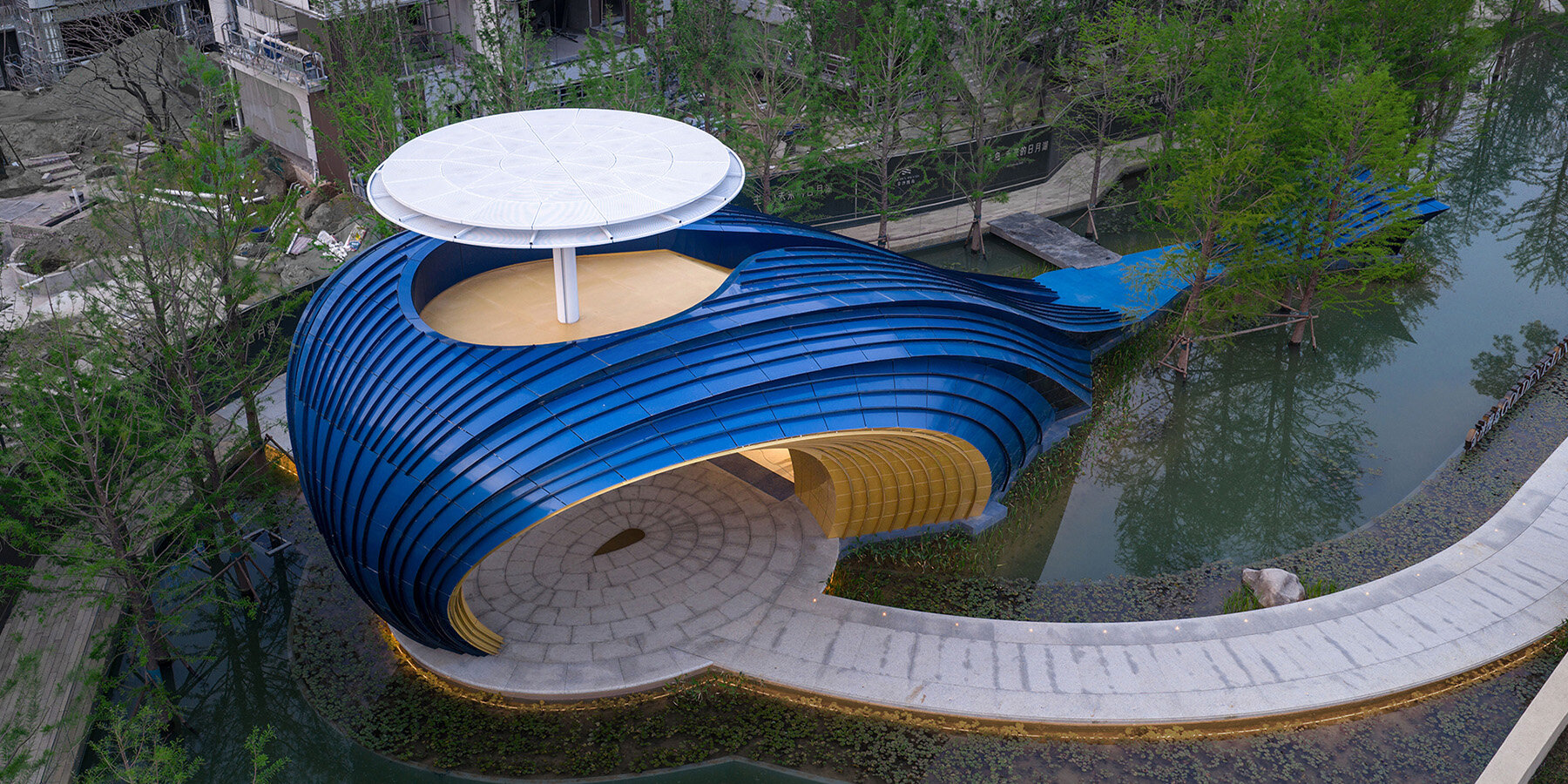

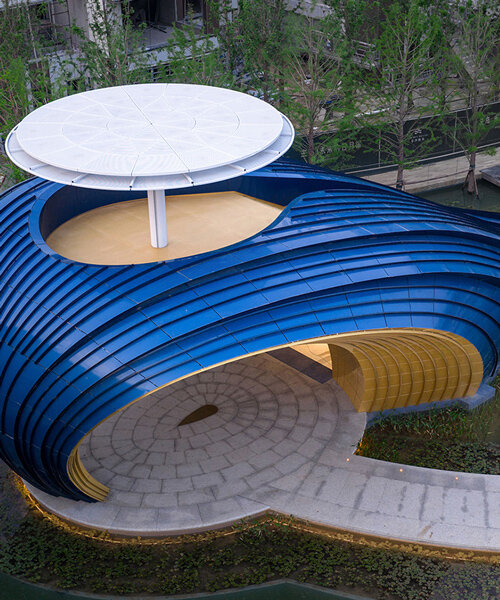

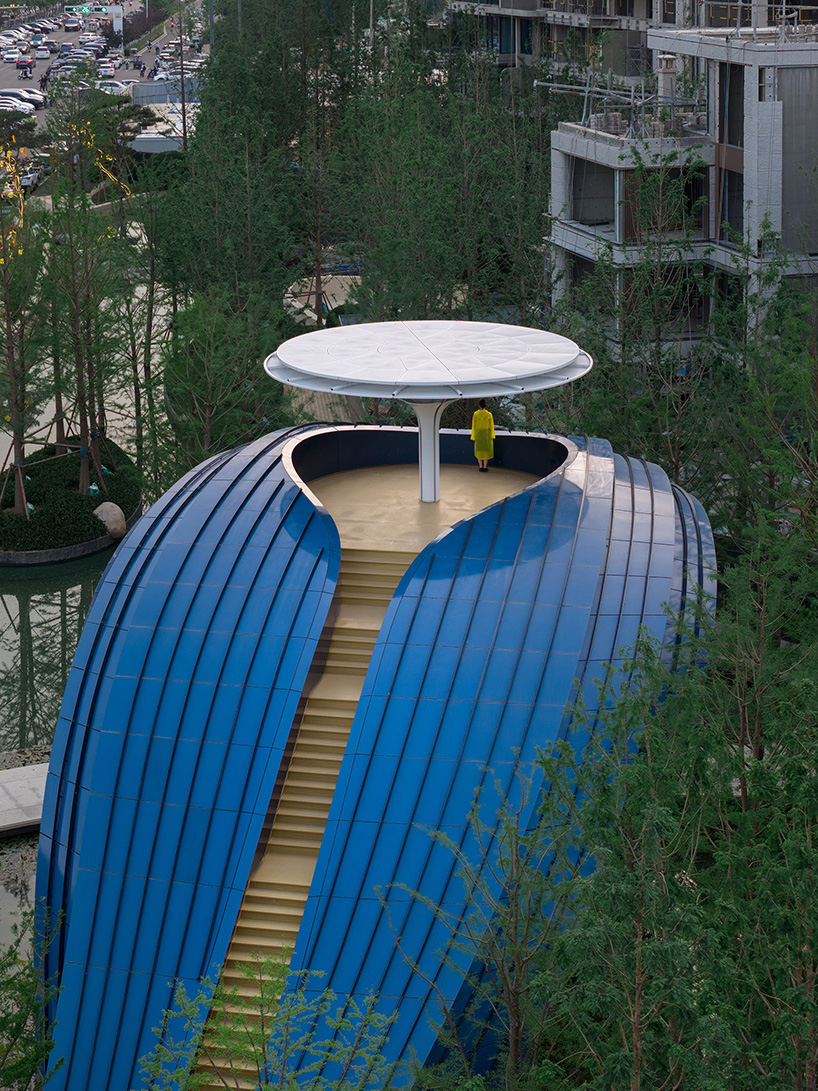

Над воротами расположен смотровой уровень, доступный только жителям комплекса. К нему ведет лестница золотого цвета, а с самой площадки открываются виды на водный ландшафт, деревья и окружающую застройку. Таким образом, верхний уровень усиливает роль ворот как переходного устройства между городом и более камерной внутренней средой жилого комплекса.

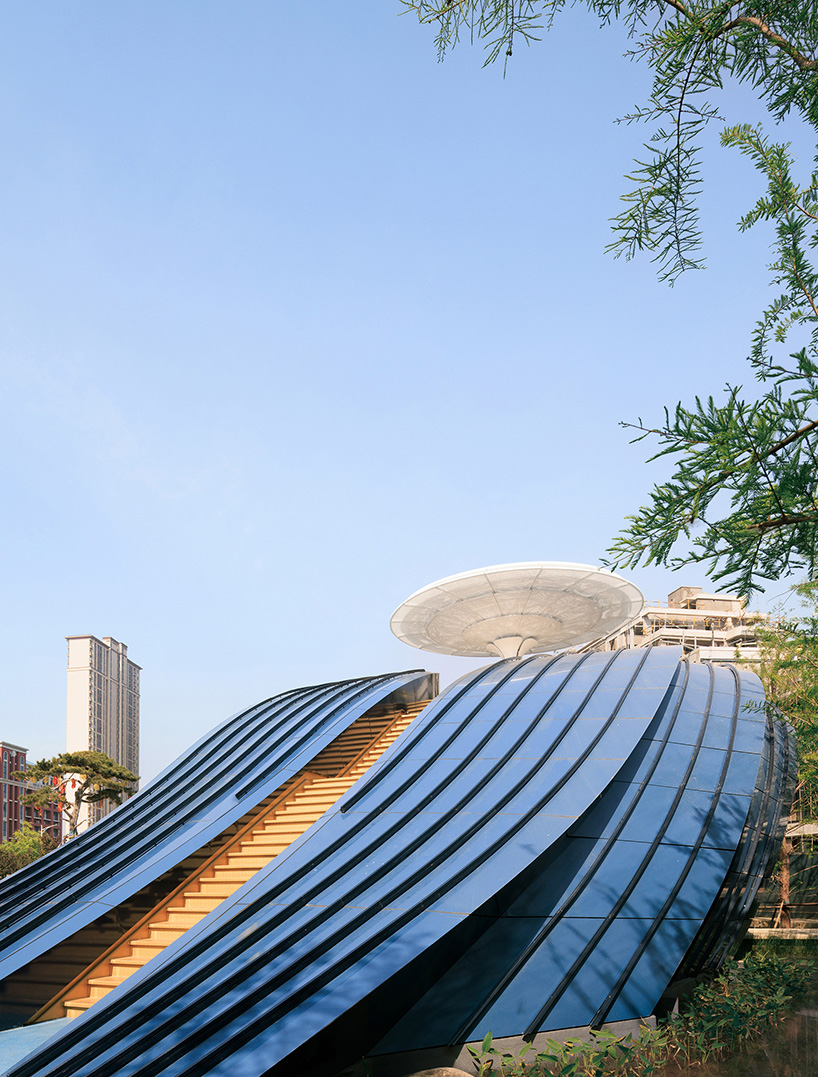

С точки зрения конструкции Whale Gate представляет собой многослойную систему из шести уровней: основной стальной каркас, соединительные стержни, алюминиевую подконструкцию, гидроизоляционные слои, двояко изогнутые алюминиевые сотовые композитные панели и профили, выполненные в форме плавников. Вес готового сооружения составляет примерно 60 тонн, а число отдельных компонентов приближается к 4000. Сложная геометрия потребовала полной индивидуализации изготовления и монтажа: из-за различающихся изгибов и крутящих нагрузок все стальные и алюминиевые элементы изготавливали как заказные детали.
Для точной сборки применили около 10 000 трехмерных координатных точек, по которым выверяли монтаж с точностью до миллиметра. Стальные колонны, в зависимости от конфигурации, разделили на участки от семи до пятнадцати сегментов. Чтобы реализовать двойную кривизну оболочки, команда Wutopia Lab выбрала систему алюминиевых сотовых композитных панелей, сочетающую малый вес, устойчивость и гибкость производства. Всего для проекта изготовили 1170 панелей уникальной формы, что позволило сохранить непрерывность поверхности при очень сложной геометрии.
В проектной информации указаны следующие участники: архитектор Wutopia Lab, ведущий архитектор Юй Тинь, проектный архитектор PAN Dali, менеджер предварительной стадии SUN Liran, предварительная концепция дизайна — LI Hao, XIONG Jiaxing и MU Zhilin. Заказчиком выступила Jinsha Group, консультантом по рабочей документации — Xuhui Design Co., LTD, подрядчиком по строительству — Jinsha Group, консультантами по освещению — Chloe ZHANG и WEI Shiyu, а структурным консультантом — Sur-Mesure Engineering Studio. Площадь проекта составляет 242 кв. м, а фотографии выполнены Daily Architectural Photography | LIU Guowei.
Источник: Designboom
